Aडेटामैट्रिक्स10 x 10सबसे छोटा ईसीसी 200 डेटामैट्रिक्स प्रतीक है, जिसमें एक 10 x 10 ग्रिड शामिल है जिसका उपयोग बहुत छोटी मात्रा में डेटा को एन्कोड करन

इसके न्यूनतम पदचिह्न के कारण - अक्सर लगभग 1 मिमी - डेटामैट्रिक्स10 x 10एयरोस्पेस, इलेक्ट्रॉनिक्स और चिकित्सा उपकरण जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है, जहां अंकन स्थान

हालांकि, यह कॉम्पैक्ट आकार सख्त सीमाओं के साथ आता है। एक डेटामैट्रिक्स10 x 10केवल कुछ वर्णों को स्टोर कर सकते हैं और अंकन और स्कैनिंग स्थितियों पर सटीक नियंत्रण की आवश्यकता होती है।

यह गाइड इसके आकार, क्षमता सीमाओं और वास्तविक दुनिया के अनुप्रयोगों में सही विकल्प की व्याख्या करती है।

10 x 10 डेटामैट्रिक्स क्या है? (परिभाषा और व्यावहारिक अर्थ)

एक डेटामैट्रिक्स10 x 10एक 2D बारकोड है जिसमें शामिल है10 पंक्तियां x 10 स्तंभ (100 मॉड्यूल)ईसीसी 200 मानक के तहत।

जबकि इसमें 100 मॉड्यूल हैं, उस स्थान का एक महत्वपूर्ण हिस्सा संरचनात्मक पैटर्न और त्रुटि सुधार के लिए आरक्षित है। इससे वास्तविक डेटा के लिए केवल एक न्यूनतम क्षेत्र छोड़ दिया जाता है, जो मूल रूप से परिभाषित करता है कि प्रतीक

दूसरे शब्दों में, The10 x 10फॉर्मेट लचीलापन के लिए मौजूद नहीं है, लेकिनचरम अंतरिक्ष बाधाएं.

डेटामैट्रिक्स 10 x 10 क्षमता सीमाएं (आप वास्तव में क्या एन्कोड कर सकते हैं)

एकल सबसे महत्वपूर्ण बाधा डेटा क्षमता है - और यह वह जगह है जहां कई कार्यान्वयन विफल होते हैं।

यद्यपि प्रतीक में 100 मॉड्यूल होते हैं, लेकिन वास्तविक डेटा के लिए केवल एक छोटा हिस्सा उपलब्ध है। बाकी के लिए आरक्षित है:

• फाइंडर पैटर्न (एल आकार की सीमा)

• समय पैटर्न

त्रुटि सुधार (रीड-सोलोमन, लगभग 25%)

नतीजतन, उपयोग योग्य पेलोड बेहद सीमित है।

व्यावहारिक क्षमता सीमाएं:

ईसीसी 200 विनिर्देश के अनुसार, एक की अधिकतम क्षमता10 x 10डेटामैट्रिक्स है:

•संख्यात्मक: 6 अंक

•अल्फान्यूमेरिक: 3 वर्ण

•बाइनरी: 1 बाइट

मुख्य अंतर्दृष्टि:

A10 x 10डेटामैट्रिक्स "छोटा लेकिन लचीला" नहीं है। यहसख्ती से सीमितयहां तक ​​कि एक अतिरिक्त चरित्र प्रतीक को विस्तार करने के लिए मजबूर करेगा।

उदाहरण के लिए, "1234567" को एन्कोड करने का प्रयास स्वचालित रूप से उत्पन्न करेगा12 x 12 प्रतीकनहीं10 x 10.

डेटामैट्रिक्स का भौतिक आकार 10 x 10 (मॉड्यूल आकार और शांत क्षेत्र)

एक बार डेटा परिभाषित होने के बाद, अगली बाधा भौतिक आकार है।

अंतिम आयामों पर निर्भर करता हैएक्स-आयाम (मॉड्यूल आकार)। उच्च परिशुद्धता अंकन प्रणालियों में, यह 0.1 मिमी तक कम हो सकता है।

विशिष्ट भौतिक आयाम:

•मैट्रिक्स आकार:मॉड्यूल आकार (एक्स-आयाम) द्वारा निर्धारित, निश्चित नहीं

•शांत क्षेत्र:प्रत्येक तरफ कम से कम 1 मॉड्यूल चौड़ाई

•कुल आवश्यक जगह:मॉड्यूल के आकार पर निर्भर करता है और इसमें शांत क्षेत्र शामिल है

उदाहरण के लिए, 0.25 मिमी के मॉड्यूल आकार के साथ, एक10 x 10डेटामैट्रिक्स लगभग 2.5 मिमी x 2.5 मिमी (शांत क्षेत्र को छोड़कर) होगा, और शांत क्षेत्र शामिल होने पर बड़ा होगा।

कई अंकन विफलताएं एन्कोडिंग त्रुटियों के कारण नहीं होती हैं, बल्कि प्रतीक के आसपास अपर्याप्त शांत क्षेत्र या खराब विपरी

डेटामैट्रिक्स आकार तुलना (10 x 10 बनाम बड़े प्रतीक)

यह तय करने के लिए कि क्या10 x 10उचित है, यह अगले आकार के स्तरों के साथ तुलना करने में मदद करता है।

व्यावहारिक नियम:यदि आपका डेटा थोड़ा जटिल भी है, तो 10 x 10 आमतौर पर सही विकल्प नहीं है।

डेटामैट्रिक्स 10 x 10 (वास्तविक औद्योगिक अनुप्रयोग) का उपयोग कब करना है

इसकी सीमाओं के कारण, इस प्रतीक का उपयोग केवल बहुत विशिष्ट परिदृश्यों में किया जाता है।

1. पीसीबी और माइक्रो-इलेक्ट्रॉनिक्स

पीसीबी विनिर्माण में, उपलब्ध अंकन स्थान बेहद सीमित है।एक के भीतर फिट करने के लिए10 x 10प्रतीक, निर्माताओं अक्सरडेटा प्रारूपों को संपीड़ित करें (जैसे, आधार-36 एन्कोडिंग)।

2. चिकित्सा उपकरण और प्रत्यारोपण

सर्जिकल उपकरणों को बार-बार नसबंदी चक्रों से बचना चाहिए।लेबल जल्दी से गिर जाते हैं, इसलिए स्थायी अंकन की आवश्यकता होती है।

A10 x 10डेटामैट्रिक्स ट्रेसेबिलिटी की अनुमति देता हैउपयोगिता या संरचनात्मक अखंडता को प्रभावित किए बिना.

3. एयरोस्पेस और सटीक घटक

एयरोस्पेस में, छोटे भागों को भी ट्रेस करना चाहिए।हालांकि, अंकन घटक को कमजोर नहीं करना चाहिए।

यह अल्ट्रा-छोटे प्रतीकों के लिए एक सही उपयोग का मामला बनाता है।

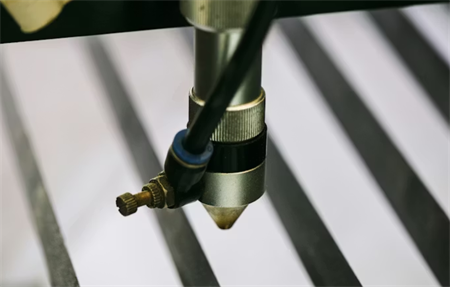

डायरेक्ट पार्ट मार्किंग (डीपीएम): 10 x 10 का उपयोग क्यों किया जाता है

अधिकांश वास्तविक दुनिया के मामलों में, डेटामैट्रिक्स10 x 10इस्तेमाल किया जाता हैप्रत्यक्ष भाग अंकन (डीपीएम).

लेबल मुद्रण के बजाय, कोड को सीधे लागू किया जाता हैः

• लेजर अंकन

• डॉट पीनिंग

• रासायनिक एचिंग

इसका फायदा स्थायित्व है।ट्रेड-ऑफ यह हैपठनीयता को नियंत्रित करना बहुत कठिन हो जाता है।

पठनीयता चुनौतियां (और उन्हें कैसे ठीक करें)

इस पैमाने पर, कोड उत्पन्न करना कठिन हिस्सा नहीं है-इसे भरोसेमंद रूप से पढ़ना है।

आम मुद्दों में शामिल हैं:

• धातु सतहों पर प्रतिबिंब

• अंकन के बाद कम विपरीत

• अपर्याप्त मॉड्यूल परिभाषा

उद्योग समाधान:

औद्योगिक दृष्टि प्रणाली (उपभोक्ता स्कैनर नहीं)

•Dप्रतिबिंब को कम करने के लिए प्रकाश व्यवस्था

• उच्च विपरीत के लिए अनुकूलित लेजर पैरामीटर

ये आमतौर पर आईएसओ डीपीएम गुणवत्ता मानकों के तहत मान्य होते हैं।

डेटामैट्रिक्स 10 x 10 सही ढंग से कैसे उत्पन्न करें

सफलतापूर्वक एक10 x 10प्रतीक:

1.डेटा को बहुत छोटा रखें (6 अंक या उससे कम अनुशंसित)

2.ईसीसी 200 अनुरूप एन्कोडिंग सॉफ्टवेयर का उपयोग करें

3.अंकन करने से पहले प्रतीक आकार को मान्य करें

4.वास्तविक परिस्थितियों में परीक्षण पठनीयता

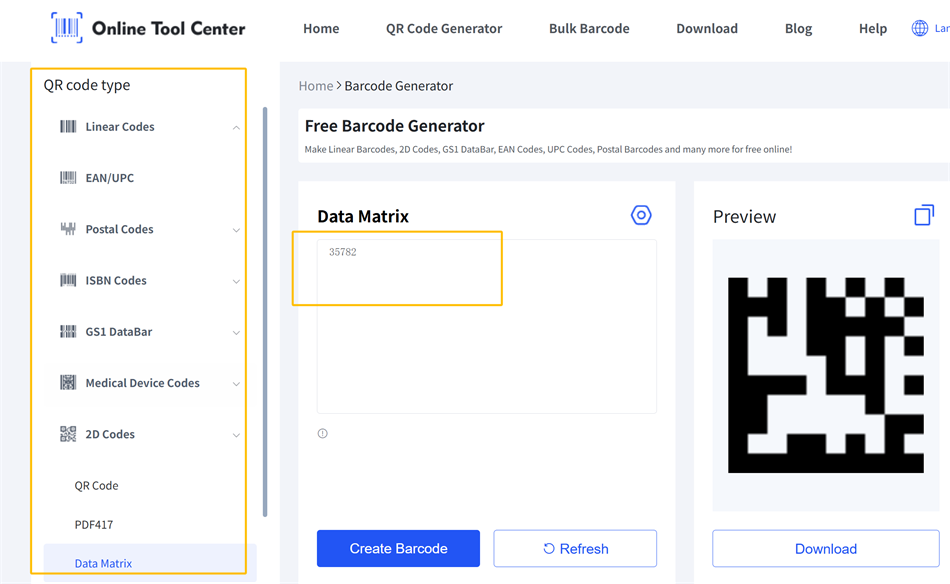

व्यवहार में, कई हैंमुफ्त ऑनलाइन 2 डी बारकोड जनरेटरजो जल्दी से एक DataMatrix 10 x 10 बना सकता है। प्रक्रिया आमतौर पर सीधी होती है - बस अपने डेटा दर्ज करें और उपकरण स्वचालित रूप से प्रतीक उत्पन्न करेगा।

मुख्य नियम:यदि आपका डेटा स्वाभाविक रूप से सीमा के भीतर फिट नहीं है, तो इसे मजबूर मत करें - इसके बजाय एक बड़े प्रतीक का उपयोग करें।

निष्कर्ष: जब 10 x 10 सही विकल्प है

डेटामैट्रिक्स10 x 10एक सामान्य उद्देश्य वाला बारकोड नहीं है, बल्कि चरम अंतरिक्ष बाधाओं के लिए एक समाधान है।

सही ढंग से उपयोग किया जाता है, यह सबसे छोटे घटकों पर ट्रेसेबिलिटी सक्षम करता है। गलत तरीके से उपयोग किया जाता है, इसके परिणामस्वरूप अक्सर अपठनीय कोड होते हैं।

अंततः, सफलता प्रतीक उत्पन्न करने पर कम निर्भर करती है - और इसकी सीमाओं के आसपास पूरी अंकन और स्कैनिंग प्रक्रिया को डिजाइन करने पर अधिक

DataMatrix 10 x 10 के बारे में आम प्रश्न

प्रश्न 1: सबसे छोटा डेटामैट्रिक्स आकार क्या है?

सबसे छोटा आमतौर पर उपयोग किया जाने वाला ईसीसी 200 डेटामैट्रिक्स आकार है10 x 10.

Q2: कितना डेटा एक कर सकते हैं10 x 10डाटामैट्रिक्स स्टोर?

6 संख्यात्मक अंक या 3 अल्फान्यूमेरिक वर्ण तक।

Q3: स्मार्टफोन स्कैन कर सकते हैं10 x 10कोड?

कुछ स्मार्टफोन डेटामैट्रिक्स कोड स्कैन कर सकते हैं, लेकिन10 x 10प्रतीक - विशेष रूप से डीपीएम या कम विपरीत स्थितियों में - स्कैन विश्वसनीयता अक्सर सीमित होती है।
